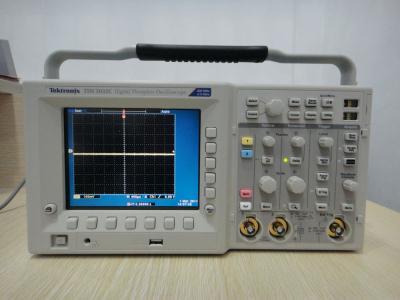

美国泰克TDS3032C数字荧光示波器
点击放大
公司名称宁波鄞州冠达商贸有限公司
产品型号TDS3032C
产品简介类型 数字荧光示波器 品牌 美国泰克
型号 TDS3032C 通道数 2
带宽 300(MHz) 采样率 2.5(GS/s)
记录长度 10(k) 外形尺寸 375*176*149(mm)
详细说明
TDS3000C 系列电气特性
TDS3012C TDS3014CTDS3032CTDS3034C TDS3052C TDS3054C
带宽 |
100 MHz |
100 MHz |
300 MHz |
300 MHz |
500 MHz |
500 MHz |
计算得出的上升时间 (典型值) |
3.5 ns |
3.5 ns |
1.2 ns |
1.2 ns |
0.7 ns |
0.7 ns |
通道数量 |
2 |
4 |
2 |
4 |
2 |
4 |
外部触发输入 |
所有型号均包括 |
每条通道上的采样速率 |
1.25 GS/s |
1.25 GS/s |
2.5 GS/s |
2.5 GS/s |
5 GS/s |
5 GS/s |
最大记录长度 |
10 k 样点 |
垂直分辨率 |
9 位 |
垂直灵敏度, 1 MΩ |
1 mV/div to 10 V/div |
垂直灵敏度, 50Ω |
1 mV/div to 1 V/div |
输入耦合 |
AC, DC, GND |
输入阻抗 |
并联13 pF 或50Ω 端子时1 MΩ |
DC 增益精度 |
+2% |
最大输入电压(1 MΩ) |
150 VRMS, 峰值≤ 400 V |
最大输入电压(50Ω) |
5 VRMS, 峰值≤ 30 V |
定位范围 |
+5 div |
带宽极限 |
20 MHz |
20 MHz |
20 MHz, 150 MHz |
20 MHz, 150 MHz |
20 MHz, 150 MHz |
20 MHz, 150 MHz |
时基范围 |
4 ns to 10 s |
4 ns to 10 s |
2 ns to 10 s |
2 ns to 10 s |
1 ns to 10 s |
1 ns to 10 s |
时基精度 |
在任意1 ms 时间间隔上± 20 ppm |
输入/ 输出接口 |
以太网端口 |
RJ-45 连接器, 支持10Base-T LAN |
USB 端口 |
前面板USB 2.0 主机端口,支持USB 闪存 |
GPIB 端口 |
全面的发话/ 接听模式、设置和测量(TDS3GV 通信模块选配) |
RS-232-C 端口 |
DB-9 公头连接器,全面的发话/ 接听模式;控制所有模式、设置和测量波特率最高38,400(TDS3GV 通信模块选配) |
VGA 视频端口 |
DB-15 母头连接器,监视器输出,在配有VGA 的大型监视器上直接显示信息(TDS3GV 通信模块选配) |
外部触发输入 |
BNC 连接器,输入阻抗> 1 MΩ,并联电流17 pF;最大输入电压150 VRMS |
采集模式
DPO |
捕获并显示复合波形、随机事件以 及实际信号行为中的细微模式。DPO能够 实时显示、存储和分析信号的三维信息, 即振幅、时间和振幅在各期的分布。 |
峰值检测 |
捕获高频和随机毛刺。可以捕获窄至1ns 的毛刺。 |
WaveAlert® |
在所有通道上监视输入信号,并在出现任何与捕获的正常波形相偏离的波形时向用户示警。 |
采样 |
仅限数据采样。 |
平均值 |
平均计算2至512个(可选)捕获的波形数据 |
包络 |
在一次或多次捕获信号上获得的最大/最小值。 |
单一序列 |
使用单一序列(Single Sequence)按钮,一次捕获一个单次触发的捕获序列。 |
触发系统
主要触发方式 |
自动触发(支持40ms/格和更慢的滚动模式)、正常触发、单一序列触发。 |
B 触发 |
在时间或事件后触发。 |
时间触发范围 |
13.2 ns to 50 s |
事件触发范围 |
1 至9,999,999 个事件。 |
触发类型
边沿 |
常规式电平驱动触发。任何通道上的正负斜率。耦合选择:DC、噪声抑制、高频抑制、低频抑制。 |
视频 |
可以在NTSC、PAL、SECAM 所有行或单行、奇/ 偶或所有场上触发。 |
扩展视频 |
可以在广播和非广播(自定义)标准特定行及在模拟高清电视格式(1080i, 1080p,720p,480p)上触发。要求TDS3VID 或TDS3SDI 应用模块。 |
脉宽(或毛刺) |
可以在小于、大于、等于或不等于可选时限范围内(39.6 ns- 50 s)的脉冲宽度上触发。 |
欠幅脉冲 |
可以在穿过一个门限,但在再次穿过该门限前不能穿过第二个门限的脉冲上触发。 |
转换速率 |
可以在快于或慢于设定速率的脉冲边沿速率上触发。可以是上升沿、下降沿或二者兼有。 |
码型 |
在特定时间为真或假时指定AND、OR、NAND、NOR。 |
状态 |
任意逻辑状态。可以触发时钟的上升沿或下降沿。可以在两个输入(而不是4 个)的组合上使用逻辑触发。 |
通信 |
为按照ANSI T1.102 标准进行的DS1/DS3 通信模板测试提供所需的隔离脉冲触发功能。要求TDS3TMT应用模块。 |
交替 |
按顺序将每条活动通道作为触发源。 |
测量系统
光标 |
幅度,时间。 |
自动波形测量 |
- 显示四种任意组合的波形测量值。或使用测量快照功能显示所有测量数据。测量项目包括:周期、频率、+宽度、-宽度、上升时间、下降时间、+占空比、- 占空比、+ 过冲、- 过冲、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突发脉冲串宽度、延迟、相位、面积(Area)*1、周期面积(Cycle Area)*1 |
测量统计 |
平均值,最小值,最大值,标准偏差。要求TDS3AAM 应用模块。 |
门限 |
用户自定义自动测量门限,可以使用百分比或电压设置。 |
选通 |
可以使用屏幕或垂直光标隔离采集内部发生的特定事件,进行测量。 |
波形数学运算
代数运算 |
加, 减, 乘, 除波形。 |
FFT |
频谱幅度。把FFT 垂直标度设置成线性RMS或dBV RMS,把FFT窗口设置成Rectangular、Hamming、Hanning或Blackman-Harris。 |
高级数学运算*1 |
积分、微分、定义广泛的代数表达式,包括模拟波形、数学函数、标量、最多两个用户可调节变量及参数测量结果。
例:(Intg (Ch1 - Mean(Ch1)) x 1.414 x VAR1)。
|
波形处理
自动设置 |
在垂直、水平和触发系统上单键自动设置所有通道,支持撤销自动设置功能。 |
偏移校正 |
可以用手控方式输入通道间的偏移校正值(± 10ns),以获得较好的定时测量值和更精确的数学波形。 |
显示特点
显示器类型 |
6.5 英寸(165.1 mm)液晶TFT 彩色显示器。 |
显示器分辨率 |
640像素水平x 480像素垂直(VGA)。 |
内插 |
Sin(x)/x |
波形样式 |
点、向量、可变余辉、无穷大余辉。 |
标线 |
全标、网格、交叉线、帧、NTSC、PAL、SECAM和示波(100%和75%彩条矢量)要求选项TDS3VID 和TDS3SDI 视频应用模块。 |
格式 |
YT、XY 和门控XYZ(带Z 轴空白显示的XY 仅在4 通道仪器上提供)。 |
|
