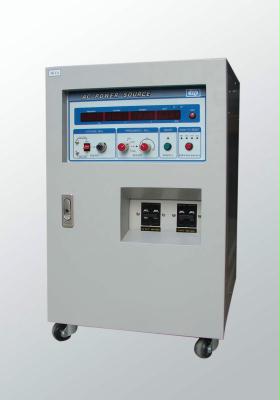

大功率变频电源

点击放大

公司名称宁波鄞州冠达商贸有限公司

产品型号HY90(3KVA以上）柜式

产品简介

☆高精度显示电压、电流、频率、有功功率及功率因数

☆所测信号数值为真有效值 ☆负载稳压 精 度-----±0.5%

☆负载频率稳定度-----±0.01% ☆具有过压、过流、过载、超温等多重保护及报警功能。

详细说明



型号HY

9003

9005

9006

9010

9015

9020

9030

9045

9060

90100

90150

90200

输出容量

3KVA

5KVA

6KVA

10KVA

15KVA

20KVA

30KVA

45KVA

60KVA

100KVA

150KVA

200KVA

电路方式

IGBT/PWM脉冲宽度调制方式

交流输入

单相220V/50Hz,60Hz

三相380V/50Hz,60Hz

交 流 输 出

相 数

单 相

电 压

低档

0V～150V

高档

0V～300V

频 率

50Hz、60Hz、45～70Hz、400Hz

最 大 电 流

0V～150V

25A

42A

50A

84A

126A

168A

250A

375A

500A

834A

1250A

1668A

0V～300V

12.5A

21A

25A

42A

63A

84A

125A

188A

250A

417A

625A

834A

频率稳定率

≤0.01%

负载稳压率

±0.5%

波形失真度

≤2%（阻性负载）

反应时间

最大值2ms

指 示 / 解 析 度

数位频率表

4位数    解析度 0.1Hz

数位电压表

4位数    解析度 0.1V

数位电流表

4位数    解析度 4A以下：0.001A   4A以上：0.01A

数位功率表

4位数    解析度 200W以下：0.1W   200W以上：1W

功率因数

4位数    解析度 0.001

保护装置

输入无熔丝开关、输出无熔丝开关、电子电路快速侦测过电压、过电流、过载、 过高温&短路并自动跳脱保护及告警装置。

冷却装置

强制风扇冷却

环境

工作温度

0℃～45℃

相对湿度

0～90%（非凝结状态）

尺 寸 高×宽×深(mm)

650×430×520

900× 450× 710

950× 560× 710

1200× 560× 800

1200× 850× 1020

1600× 800× 1200

1600× 900× 1400
